3、带同相输入的温度处理电路
理想温度传感电路在0℃时输出电压为0 V，而在图1中RT=1 000.8 Ω，代入式(1)得到的Vo不为0，所以需要对电压进行调零。实现的方法是在图2中的运放的同相端加一个输入电压进行调整，如图3所示。
所以只要k能调到合适的值，就可以使信号实现调零。但因为这只是理论上的计算，实际的运放不是理想的，各个电阻也会由于温度等的影响，阻值不会完全符合标称阻值。所以不固定R2和R3的大小，在实际中采用可变电阻进行微调。
同相输入端调整电压的加入使得即使温度升高，输出电压也会减小，因此为了保证信号在-30℃～+70℃时线性输出-300～700 mV，在调零后再用一个放大电路对放大系数进行调节。如图4所示。
图4所示为反相放大电路，他不光可以实现一个放大信数为A=R5／R4的放大效果，还可以将通过前级运放反相了的电压Vo1再反相，即变成了符合要求的正相电压了。
4、线性化补充处理

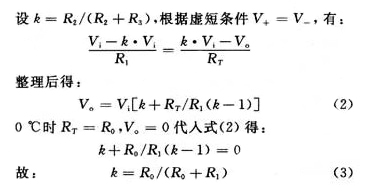

经过运放1后的关系为式(2)所示。经过运放2的线性放大，若RT一定，Vo与Vi是成正比的，所以要保持线性，Vi最好是一个定值，否则Vo的函数关系中便出现了Vi和RT两个函数值，不能准确实现对温度的测量了。设计给出的电压波动范围是±10％VCC，一定温度下RT为定值，那么最后的Vo也有±10％的波动，采用统一的R-T关系判断，在测量范围内所得到的温度误差变为了±10℃，这是不能容忍的。电路必须有可靠的高精度的稳压装置，因此在电路实际工作中，不用自接供电的方式，可采用高精度的电压基准MAX6025提供标准的2.5 V电压基准对元件和电路进行供电。
另外，由Pt1000铂电阻值R与温度T的关系可知，在测量温度范围内，Pt1000具有3.786 59 Ω／℃的高灵敏度，因此只需要选用通用型的运放就可以了。所采用电阻的温度系数匹配时，非线性误差也可以不用考虑。
5、实际温度传感信号处理电路

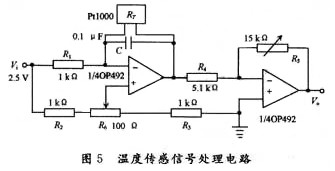

实际温度传感信号处理电路见图5，电路图中的电容C是降噪电容器，实际取值1μF，2.5 V电压基准由MAX6025提供。依据图中给定参数，在进行实际温度测试前，首先要对其进行调零和调满。用精密可调电阻代替Pt1000连接到电路中，改变阻值使其等于0℃时的等效电阻1 000.8 Ω，调可变电阻R5，使输出电压为0，再改变精密可调电阻值到70℃的1 265.8 Ω，调可变电阻R6，使输出为700 mV，完成调零和调满。该电路经过实验测试，达到很好的温度传感效果。
|
