DS18B20采集模块

DAMDS是我公司的一款4路RTD采集模块,同时提供RS485与RS232信号输出方式,方便客户随时调整现场及通讯方式。
适用于工业、存储业等对现场数据的采集。


选型表:
型号 AI输入 通讯接口(可选) 通讯协议 电源 工作环境温度
通道数 测温范围 分辨率 RS232 RS485

Modbus RTU/
ASCII /TCP

DC7~30V -40~85℃
ZDAM-DS4 4 -55~125℃ 0.3℃ 隔离
ZDAM-DS8 8 隔离


产品参数:

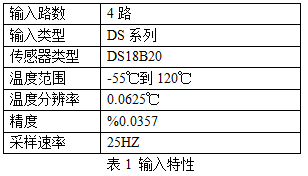

1、输入特性表

2、输出特性表

功能特点:

1.本产品按照工业及产品设计,所用器件均为工业级。所有接口均加了浪涌吸收电路,可以在工业场合恶劣环境下工作;

2.本产品同时支持RS232或RS485;

3.通信协议支持MODBUS标准RTU和ASCII格式 ,可以方便和工控机、PLC、组态屏等设备通信;

4.本产品自带稳压电源,可以支持DC7-12V供电;

接口说明:

接线方式

RS232接线示意图

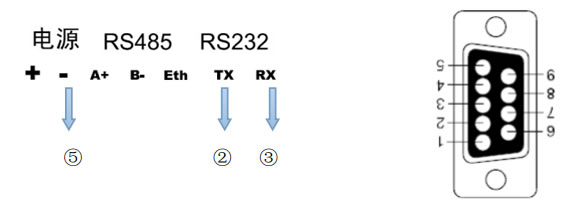

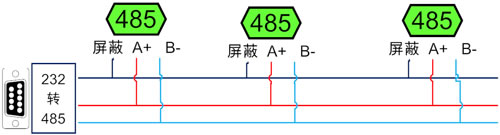

RS485接线示意图

注明:RS485通信时接A和B即可,RS232通信时接TX、RX和电源地(负极)。

寄存器说明

本控制卡主要为温度寄存器,主要支持以下指令码:3、4、6

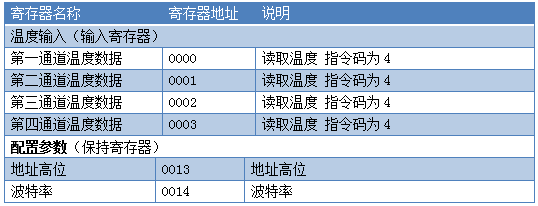

温度寄存器地址表:



输入寄存器表                                         保持寄存器表(修改指令码6)

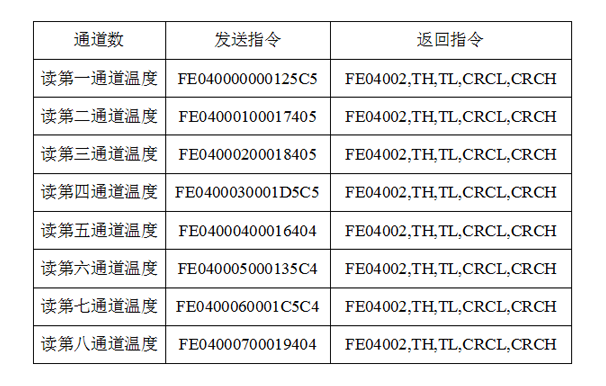

读取数据温度

温度数据有效范围: -5500~12500,错误码:有符号:-9999 (无符号:55537) 传感器未连接!

注明:其中 TH为温度高字节,TL 为温度低字节,读回来的温度为扩大100倍的温度数据

      其中CRCL和CRCH为MODBUS中的检验字节,用户不用关心。

修改地址和波特率

注明:波特率默认为9600。

本产品地址有两个,一个是广播地址254,另一个地址是用户自定义地址

用户自定义地址 = 拨码开关地址+(保持寄存器13中高位地址)*31

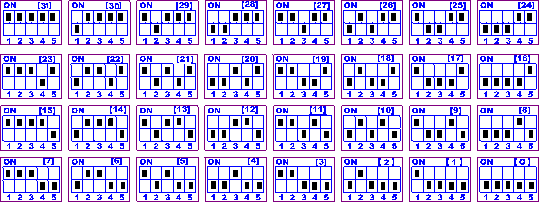

其中拨码快关地址用户可设置图如下:

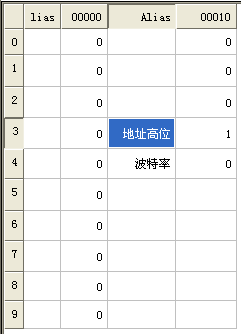

保存寄存器中修改地址高位

注明:AH为高位地址的高位 AL为高位地址的低位,CRCH,CRCL为MODBUS的校验

      码用户需自己生成。

      本产品用户自定义地址 =  拨码开关地址+ADDRES*31

      本产品广播地址 = 254

注意  本产品需要按照说明书指令更改地址波特率,如果用户随意修改保持寄存器数据那么温度获取将不正常

常见问题与解决方法

1.继电器板卡供电后使用232接口无法建立通信,无法控制

首先测试不同波特率是否可以控制,485接口注意A+、B-线以及屏蔽线,屏蔽线不是必须,但在通信误码率大的情况下必须接上,即便距离很近也可能出现此类情况。

2.485总线,挂载了大于1个的设备,我以广播地址255发送继电器1吸和,但并不是所有模块的继电器1吸和。

广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
