特性：
●小体积，低成本，无需调节用户直接使用
●两端隔离（输入、输出间相互隔离）
●双通道输入，双通道输出
●高精度等级（0.1% F.S）
●高线性度（0.2% F.S）
●高隔离耐压（1500VDC / 60S）
●极低温度漂移（50PPM/℃）
●工业温度范围（-45~+85℃）
●低阻抗（压降<2.5V,20mA时）
●宽电压输入（24V±20%）
概述：
JY-DIN102-CTCC有源高精度模拟量信号隔离变送器，是将输入与输出之间的电气绝缘的模拟信号进行隔离的信号调整器，接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号隔离调理，以标准模拟量信号的形式传输到控制室或PLC及DCS系统。本产品的输入、输出间互相隔离，隔离电压达1500VDC，在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4~20mA 信号隔离及采集，远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用光电隔离技术,具有高输出精度、极低温飘、高线性度及宽供电电压等特点。

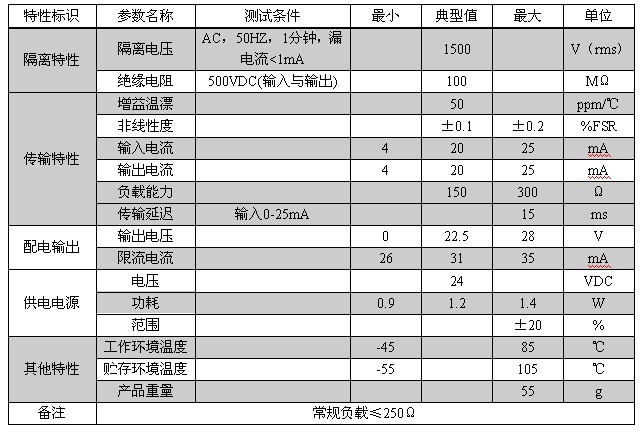

电气特性参数：

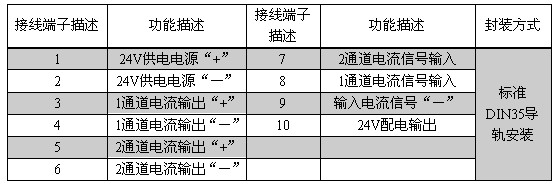

接口功能说明：

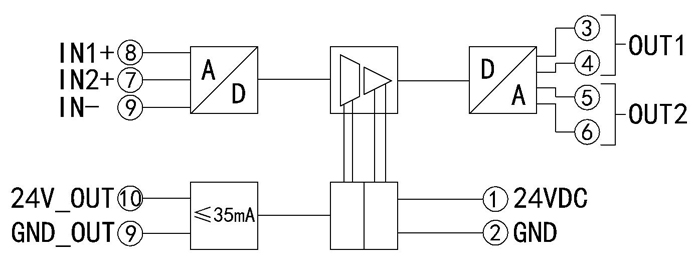

逻辑示意图：

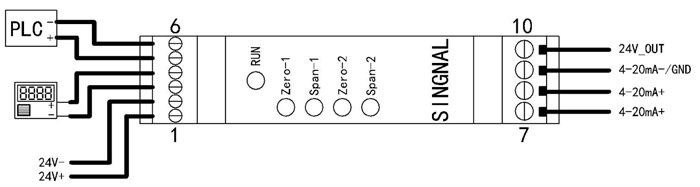

产品接线示意图：
使用注意事项：
1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系；
2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源为产品作为工作电源；
3、严禁私自拆装产品，防止产品失效或发生故障；
|
