信号隔离器


特征

●小体积,低成本,无需调节用户直接使用
●两端隔离(输入、输出间相互隔离)
●RS485-Modbus-RTU输入,双路4-20mA输出
●高精度等级(0.1% F.S)
●高线性度(0.1% F.S)
●高隔离耐压(1500VDC / 60S)
●极低温度漂移(50PPM/℃)
●工业温度范围(-45~+85℃)
●宽电压输入(24V±20%)

产品概述

   JY-DIN102-RSTC有源高精度模拟量信号变送器,是将来自RS485总线的数字量信息转换为模拟信号的信号调理器。接收现场控制器的命令输出对应的模拟量信号,通过模拟量变送器进行控制,以标准的Modbus-RTU信号的形式实现远距离的模拟量输出控制。本产品的输入总线内置防浪涌防冲击的保护电路,满足于工业场合应用的强干扰与复杂电磁环境。在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4~20mA 信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号变送器采用内部采用高精度DA控制,具有高输出精度、极低温飘、高线性度及宽供电电压等特点。

通信说明:

系统通信使用RS485连接方式,兼容Modbus-RTU协议,硬件参数:9600-n-8-1。
地址表:

40016:当前1通道输出DA字,0-4095代表输出电流0至满量程。
40017:当前2通道输出DA字,0-4095代表输出电流0至满量程。
40014:设备地址(0~255)。

    以上寄存器只有设备地址寄存器为可读写寄存器,其他地址的寄存器为只读寄存器,用户不可修改只读寄存器的值,设备地址寄存器的有效值范围为1~255,254为广播地址。用户应当自动验证写入的值是否有效。其他未释义寄存器均为内部工作寄存器,不要访问,更不要修改未开放给用户的寄存器的值!

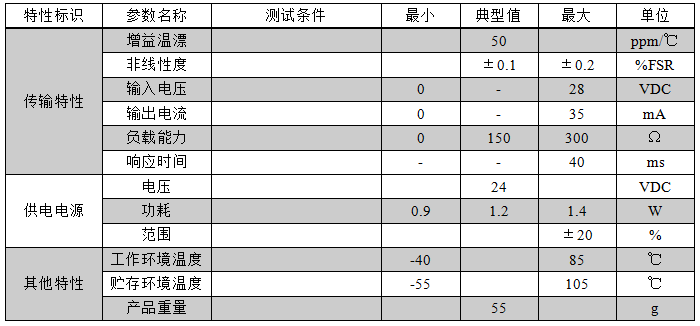

电气特性参数:

接口功能说明:

接线示意图:

使用注意事项:

1、使用前,请仔细阅读产品说明书,如有疑问,请与公司技术支持或售后服务人员联系;
2、请不要将产品安装在危险区域使用,产品工作电源为直流电源,严禁使用220V交流电源为产品作为工作电源;
3、NC端口悬空即可,不可私自连接信号线。
4、严禁私自拆装产品,防止产品失效或发生故障;
