特征：
●小体积，低成本，无需调节用户直接使用
●两端隔离（输入、输出间相互隔离）
●RS485-Modbus-RTU输入，双路0-5V信号输出
●高精度等级（0.1% F.S）
●高线性度（0.1% F.S）
●极低温度漂移（50PPM/℃）
●工业温度范围（-45~+85℃）
●宽电压输入（24V±20%）
概述：
JY-DIN102有源高精度模拟量信号变送器，是将来自RS485总线的数字量信息转换为模拟信号的信号调理器。接收现场控制器的命令输出对应的模拟量信号，通过模拟量变送器进行控制，以标准的Modbus-RTU信号的形式实现远距离的模拟量输出控制。本产品的输入总线内置防浪涌防冲击的保护电路，满足于工业场合应用的强干扰与复杂电磁环境。在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量0-5V 信号隔离及采集，远程信号长线无失真传输等方面广泛应用。该模拟量信号变送器采用内部采用高精度DA控制，具有高输出精度、极低温飘、高线性度及宽供电电压等特点。
通信说明：
系统通信使用RS485连接方式，兼容Modbus-RTU协议，硬件参数：9600-n-8-1。
地址表：
40016：当前1通道输出DA字，0-4095代表输出电流0至满量程。
40017：当前2通道输出DA字，0-4095代表输出电流0至满量程。
40014：设备地址（0~255）。
以上寄存器只有设备地址寄存器为可读写寄存器，其他地址的寄存器为只读寄存器，用户不可修改只读寄存器的值，设备地址寄存器的有效值范围为1~255，254为广播地址。用户应当自动验证写入的值是否有效。其他未释义寄存器均为内部工作寄存器，不要访问，更不要修改未开放给用户的寄存器的值！

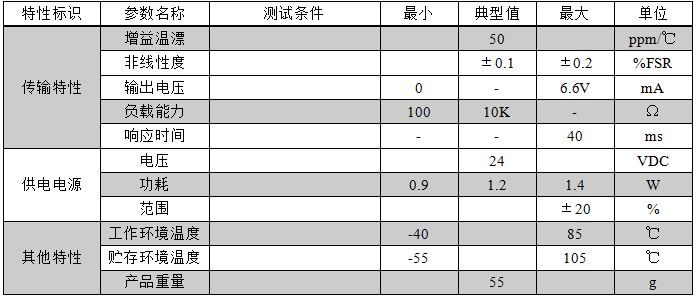

电气特性参数：

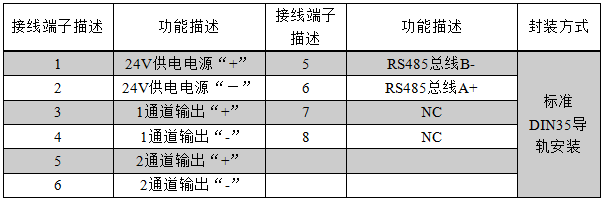

接口功能说明：

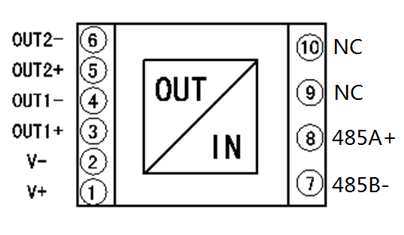

接线示意图：
使用注意事项：
1、使用前，请仔细阅读产品说明书，如有疑问，请与公司技术支持或售后服务人员联系；
2、请不要将产品安装在危险区域使用，产品工作电源为直流电源，严禁使用220V交流电源为产品作为工作电源；
3、NC端口悬空即可，不可私自连接信号线。
4、严禁私自拆装产品，防止产品失效或发生故障；
|
