你的位置:产品中心 > 温度/湿度系列 > 铂电阻温度传感器

WZP-P系列温度传感器
  WZP-P系列贴片式铂电阻温度传感器主要用于测量物体表面的温度,它通过螺钉或其它固定方式将传感器贴在物体表面,实现较理想的测温效果。贴片式温度传感器和被测物体接触面积大,接触紧密,所以在一些表面温度测量方面具有比较明显的优势:测温准确性高、反应速度快,体积小方便固定安装。

型号 技术参数
WZP-P 1. 铂电阻:Pt100、Pt500、Pt1000
  测温范围:(-80~300)℃
2. 常用精度:
       A级:±(0.15+0.002|t|)℃
       B级:±(0.30+0.005|t|)℃   |t|---实测温度的绝对值
3. 常压,对于存在压力的工况,请注明压力大小

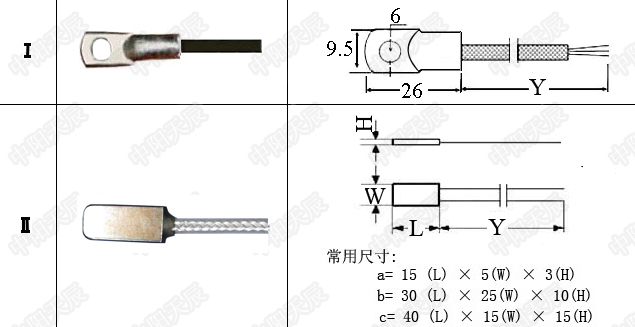

实物/结构示意图(以实际产品为准)

WZP-P   铂热电阻型号
  A□ 1=
2=
    a型:15(L)×5(W )× 3(H)
    b型:30(L)×25(W)× 10(H)
    c型:40(L)×15(W)× 15(H)
指定
传感器结构
  B 1=Pt100    5=Pt500    10=Pt1000 传感器类型
  T 1=-50~80    2=0~100   3=-50~200
4=-50~250  指定
温度范围(℃)
  P B=B级    A=A级    指定 传感器精度
  Y 1=1000     2=2000    指定 引线长度(mm)
  E 2=两线   3=三线    4=四线 引线线制
F 1=聚氯乙烯PVC(-20~80℃)
2=聚氨酯TPU(-50~100℃)
3=特氟龙(-50~250℃)
指定
引线材质
括号内为引线常用
温度范围
H 0=均无,可不填    1=均有 导线屏蔽层/线缆护套
U 0=无处理   1=镀锡   2=焊U型插
3=压¢1.4X8线柱
导线末端处理方式
  Z 0=无,可不填    指定 特殊要求
备注:对于用户指定的参数要求,直接以数字或文字标注出来即可
选型举例:WZP-P -A2b- B1 –T3 –PA- Y1- E3/F3/H1-U1
说明: Pt100,测温范围-50~200℃,精度A级,引线长1m,三线制,尺寸为30(L) ×25(W)×10(H),导线末端镀锡
