安装
下述的安装指南适用于缆式和杆式探头测量固体粉料和液体物体。同轴管式探头只适用于液体物体
安装位置

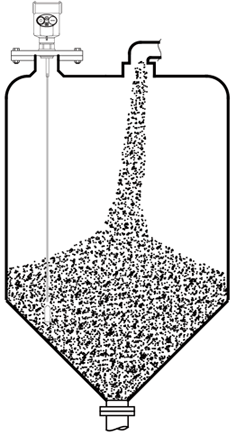

尽量远离出料口和进料口
对金属罐和塑料罐,在整个量程范围内不碰壁,如果是金属罐物位仪表不要安装在罐的中央
● 建议安装在料仓直径的 1/4 处。

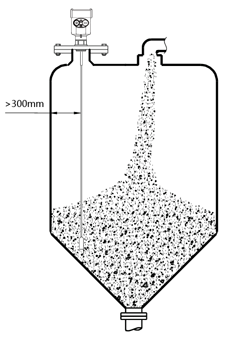

● 缆式探头或杆式探头离罐壁最小距离不小于300mm, 建议大于等于 500mm
● 探头底部距罐底大约 30mm


探头距罐内障碍物最小距离不小于 200mm
如果容器底部是锥型的,传感器可以安装罐顶 中央, 这样可以 一直测量到罐底

安装方法
合理安装能确保仪表长期可靠而精确的测量

仪表可采用螺纹连接,螺纹安装管高度不要超过 100mm,还可以采用在短管上安装。安装短管直径在2″ 至 6″则安装短管高度应≤ 100mm,若安装于较长的短管上,应底部固定缆式探头或选用对中支架以避免缆式探头与短管末端接触。

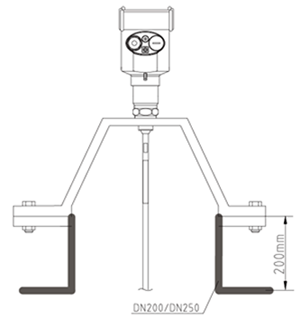

DN200 或 DN250 的安装于短管内安装当仪表需要安装于直径大于 200mm 短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。 因此,对于一个直径为 200mm 或 250mm 的短管,需要选一个带“喇叭接口”的特殊法兰。

在塑料罐上安装注意

无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属
当仪表装在塑料罐上时,若罐顶也是塑料 或其它非导电材质时
仪表需要配金属法兰,若采用螺纹连接,需配一块金属板


仪表探头与罐壁的距离仪表探头至罐壁的距离建议为罐直径的 1/6 ~ 1/4( 至少大于 300mm,混凝土罐至少 400mm)
选择探头长度时,注意探头底部距罐底约大于 30mm。

注意事项

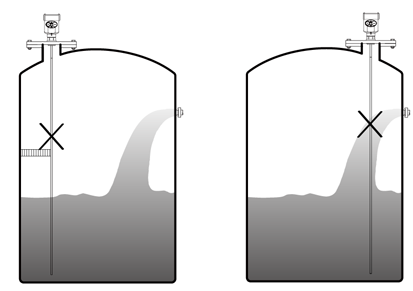

应避免罐内其它装置接触到微波传导部件(左图)

雷达安装不要装在下料口处(右图)


● 供电电压

(4~20)mA/HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
(4~20)mA/HART(四线制) 供电电源和电流信号分开,各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。
RS485/Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据

●接线方式

● 连接电缆的安装
电缆外径:5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆,由于电驱动装置、电源线或发射装置经常产生电磁干扰,因此传感器导线需要使用屏蔽的电缆。
(4~20)mA/HART(两线制) 供电电缆可使用普通两芯电缆。
(4~20)mA/HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485/Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下,屏蔽线两端接地。但是需要注意的是:会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如:开关柜内)连接一个带接地电位的电容。 (比如:1UF;1500V)。采用尽量低电阻的接地。(注:如果仪表用于防爆区域,由于电位输出,绝对不能采用两端接地)。

● 安全指导

所有的电气连接工作必须在断电的条件下进行,请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求;
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作都必须由经过正规培训的专业人员完成;
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

● 防护等级

本仪表完全满足防护等级IP67的要求,请确保电缆密封头的防水性。如下图

如何确保安装满足IP67的要求:
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
5.请拧紧电缆密封头,见②6.请将未使用的电气接口用盲堵堵紧,见③

仪表调试
调试方法
RBRD10 系列有三种调试方法:
1.显示/按键
2.上位机调试
3.HART手持编程器
● 显示/按键

通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后,一般就只用于显示,透过玻璃视窗可以非常清楚地读出测量值。
显示/按键
①液晶显示
②按键

上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X③ HART适配器
④ 250欧姆电阻


HART手持编程器编程
RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
