| 你的位置：产品中心 > 压力／液位／物位系列 > 80GHZ连续调频雷达液（物）位计 |
 |
| ZRD71雷达物位计 |
| 应 用 |
各种腐蚀性液体 |
| 测量范围 |
0～10米 |
| 盲 区 |
10cm |
| 测量精度 |
±2mm |
| 过程温度 |
(-40～80) ℃ |
| 过程压力 |
-0.1～0.3 MPa |
| 频 率 |
80GHz调频波 |
| 波束角 |
6° |
| 天线尺寸 |
22mm透镜天线 |
| 输出信号 |
(4～20)mA/RS485/ Modbus/继电器SPDT |
| 供电电流 |
<22mA / <25mA(平均电流） |
| 电 源 |
六线制/四线制（DC24V/AC220V） |
| 外 壳 |
单腔/铝 双腔/塑料/不锈钢 |
| 过程连接 |
G11/2螺纹/法兰 |
| 防爆等级 |
EXd IICT6 GB |
| 防护等级 |
IP67 |
| 显示/编程 |
编程器带蓝牙/ 5G远程网络调试 |
| ZRD71 |
|
|
| |
□ |
P 标准型 （非防爆）
I 本安型
D 本安型 + 隔爆型 |
许可证 |
| |
□ |
F 密封喇叭/PTFE/(-40～120) |
天线型式/材质/过程温度/天线长度 |
| |
□ |
G 螺纹G11/2"A
N 螺纹11/2"NPT
A 法兰DN50/不锈钢304
B 法兰DN80/不锈钢304
C 法兰DN100/不锈钢304
Y 特殊定制 |
过程连接/材料 |
| |
□ |
2 （4～20）mA/24VDC两线制
3 （4～20）mA/24VDC/HART两线制
4 （4～20）mA/220VAC四线制
5 RS485/Modbus |
输出信号 |
| □ |
|
|
| |
□ |
L 铝/IP67
G 不锈钢304/IP69 |
外壳/防护等级 |
| |
□ |
|
|
| □ |
M M20*1.5
N 1/2"NPT
|
电缆进线 |
| |
□ |
A带
X不带 |
现场显示/编程 |
选型举例：
说明: |

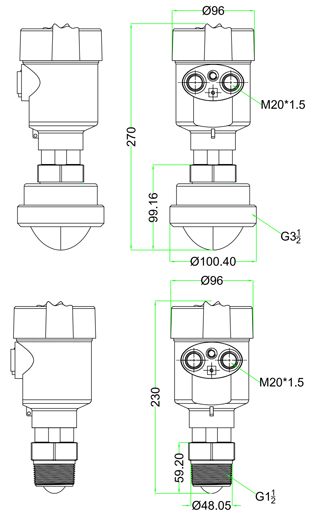

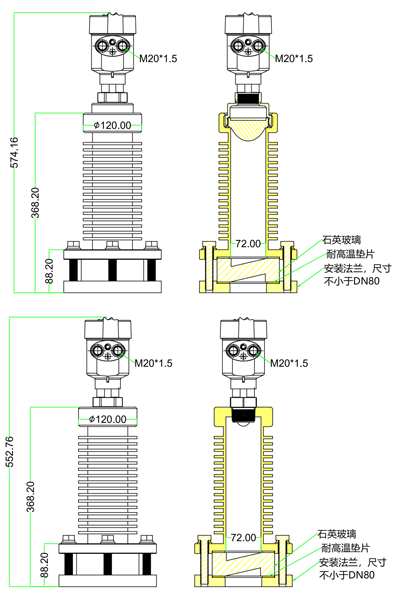

产品结构图：
|
|
|
