你的位置:产品中心 > 压力/液位/物位系列 > 水文雷达液(物)位计

  雷达水位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,RBRD90系列雷达水位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离

测量的基准面是: 螺纹底面或法兰密封面
注:使用雷达水位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)
产品特点:
非接触水文测量产品,具有避雷防护设计,测量河道,水文专用,标配RS485/Modbus,野外使用,无人值守运行稳定可靠,无限量支持和扩展定制RTU及无线数传电台通讯协议,水位数据实时GPRS电话远传,实现信息网络化,设计极具现场适应力,破除野外生态干扰,真正实现现场零维护,工业设计理念,将产品本身融入自然环境。

外壳:
外壳和外壳盖之间的密封 硅橡胶
外壳视窗 聚碳酸酯
接地端子 不锈钢
重量:
-RBRD11.4Kg (取决于过程连接)

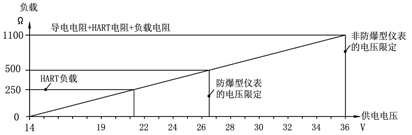

供电电压:
两线制标准型 (16~26)V DC
本安型 (21.6~26.4)V DC
功耗 Max22.5mA/0.5W
允许纹波 -<100Hz Uss<1V
-(100~100K)Hz Uss<10mV
电缆参数:
电缆入口/插头 1个M20×1.5电缆入口
接线端子:
导线横截面1.0mm2
输出参数:
输出信号/通讯协议 RS485/Modbus
分辨率 1.6uA
故障信号 电流输出不变;3.9mA


特征参数:
盲区 天线末端
最大测量距离 70米
微波频率 26GHz
通讯接口 Modbus通讯协议
测量间隔 大约1秒(取决于参数设置)
调整时间 大约1秒(取决于参数设置)
显示分辨率 1mm
工作存储及运输温度 (-40~100)℃
过程温度(天线部分的温度) (-40~250℃)
相对湿度 <95%
波速角 4
压强 Max.4MPa
耐振 机械震动10m/s2,(10~150)Hz
