请注意以下事项，以确保仪表能正确安装：

请预留足够的安装空间。

请避免强烈震动的安装场合。

为确保快速、便利及安全地安装本仪表，请遵循以下安装指导!

● 安装指导

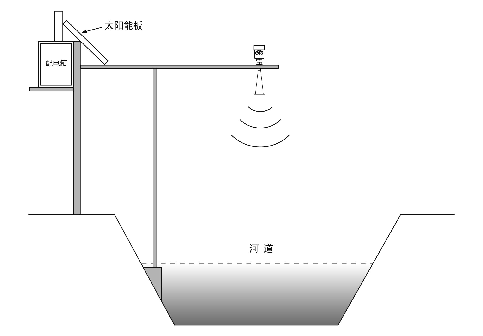

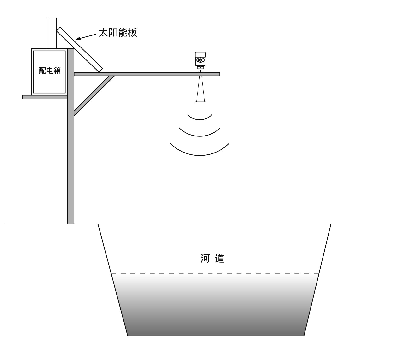

雷达及支架安装示意图（二）
注：雷达天线发射微波脉冲时，都有一定发射角。从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设施，必要时须进行“虚假回波学习“。外须注意微波波束不得与水流相交。安装仪表时还要注意：最高液位不得进入测量盲区；仪表必须接大地，增加防雷措施；室外应采取遮阳、防雨措施。

电气连接
● 供电电压

RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

● 连接电缆的安装
电缆外径：5~9mm(M20×1.5)
3.5mm~8.7mm(½NPT)
接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。
(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。
(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。
RS485／Modbus 供电电缆应使用屏蔽电缆线。
电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是：会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如：开关柜内)连接一个带接地电位的电容。 (比如：1UＦ；1500V)。采用尽量低电阻的接地。（注：如果仪表用于防爆区域，由于电位输出，绝对不能采用两端接地）。

● 安全指导

所有的电气连接工作必须在断电的条件下进行，请注意遵循仪表说明书上的指导!
请遵守当地电气安装规程的要求；
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作都必须由经过正规培训的专业人员完成；
请检查仪表的铭牌以确保提供的产品规格符合您的要求。请确保所供电源电压与仪表铭牌上的要求一致。

● 防护等级
本仪表完全满足防护等级IP67的要求，请确保电缆密封头的防水性。如下图：

如何确保安装满足IP67的要求：
1.请确保密封头未受损
2.请确保电缆未受损
3.请确保所使用的电缆符合电气连接规范的要求
4.在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
5.请拧紧电缆密封头，见②6.请将未使用的电气接口用盲堵堵紧，见③
仪表调试
● 调试方法
RBRD10 系列有三种调试方法：
1．显示／按键
2．上位机调试
3．HART手持编程器
● 显示/按键

通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。
显示／按键
①液晶显示
②按键

● 上位机调试 通过HART与上位机相连
① RS232接口或USB接口
② RBRD1X③ HART适配器
④ 250欧姆电阻

● HART手持编程器编程
RBRD1X可用于HART手持编程器编程
① HART手持编程器
② RBRD1X
③ 250欧姆电阻
