| 你的位置：产品中心 > 温度／湿度系列 > 铂电阻温度传感器 |
 |
| WZP-S系列温度传感器 |
WZP-S系列端面铂电阻温度传感器采用借助弹簧弹力, 使测温端和被测物体紧密接触，这种测量方式具有测温速度快，测量准确度高等特点，适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。
| 型 号 |
技 术 参 数 |
WZP-S
|
1. 铂电阻：Pt100、Pt500、Pt1000
2. 测温范围：（-80～250）℃
3. 常用精度：
A级：±（0.15+0.002|t|）℃
B级：±（0.30+0.005|t|）℃
|t|---实测温度的绝对值
4. 常压，对于存在压力的工况，请注明压力大小 |
| 类型 |

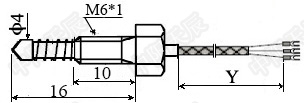

外 形 示 意 图 |
结 构 示 意 图 |
A |
 |
常用规格:
Ⅰ: D=6 M=M8*0.75
Ⅱ: D=8 M=M10*1
|
B |
 |
 |
C |
 |
 |
| WZP-S |
|
铂热电阻型号 |
| |
□□ |
1=类型A
1= I型(D=6 M=M8*0.75)
2= II型(D=8 M=M10*1)
2=类型B
3=类型C
a=I型(L为24～140 mm)
b=II型(L为24～200 mm)
指定 |
端面热电阻类型 |
| B□ |
1=Pt100 5=Pt500 10=Pt1000 |
传感器类型 |
| |
T□ |
1=0～80 2=-50～100 3=-50～150
4=-50～200 指定 |
温度范围(℃) |
| |
P□ |
B=B级 A=A级 指定 |
传感器精度 |
| |
Y□ |
1=1000 2=2000 指定 |
引线长度(mm) |
| |
E□ |
2=两线 3=三线 4=四线 |
引线线制 |
| F□ |
1=聚氯乙烯PVC（-20～80℃）
2=聚氨酯TPU（-50～100℃)
3=特氟龙(-50～250℃）
指定 |
引线材质
括号内为引线常用
温度范围 |
| H□ |
0=均无,可不填 1=均有 |
导线屏蔽层/线缆护套 |
| U□ |
0=无处理 1=镀锡 2=焊U型插
3=压￠1.4X8线柱 |
导线末端处理方式 |
| |
Z□ |
0=无,可不填
指定 |
特殊要求 |
备注：对于用户指定的参数要求，直接以数字或文字标注出来即可
选型举例：WZP-S12/B1- T2- PA- Y1- E3/F3/H1
说明: Pt100,测温范围-50～100℃，精度A级，引线长1ｍ，三线制,结构为A类型中II型，D=8, M=M10*1 |
|
|
|
