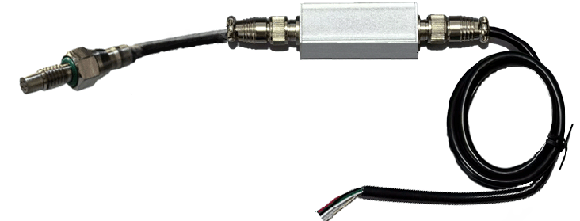

| TCP-Z型高频压力变送器 |
TCP-Z系列高频压力变送器特点如下：
硅基压阻式动态响应压力芯片
高固有频率
M5x0.8螺纹安装型
适合有限空间内安装使用
可测量正负压力
专为中低压气、液测量设计，产品广泛用于石油、化工、冶金、电力、环保等领域。
输
入 |
压力量程 |
0～2.5 MPa 任意指定量程（最小量程10kPa） |
| 压力类型 |
表压 |
| 过载压力 |
2倍额定量程 |
| 破裂压力 |
3倍额定量程 |
| 压力介质 |
无腐蚀液体或气体 |
| 额定激励电压 |
12 ～ 24 VDC |
12 ～15VDC |
输
出 |
满量程输出 |
0 ～5 VDC |
0 ～10 VDC |
1 ～5 VDC |
| 带宽 |
-3dB |
| 综合精度 |
±0.25%FS |
±0.5%FS |
| 分辨率 |
无限小 |
感压膜片固有频率
|
125 ～ 300KHz |
| 绝缘电阻 |
50 Megohm Min. @ 50 VDC |
环
境
参
数 |
工作温区
|
-40°F to +185°F (-40°C to +85°C) |
补偿温区
|
77°F to 140°F （25°C to 60°C） |
| 温度零点漂移 |
±0.5% FS/100°F (Typ.) |
温度灵敏度漂移
|
±0.5% FS/100°F |
| 线性振动 |
1000 Hz Sine, 70g (Max.) |
物
理
参
数 |
电气连接 |
2.4mm 四芯屏蔽电缆 |
| X-12航空插头或同类产品 |
| 重量 |
5克不包括电缆 |
压力感应原理
|
惠斯登全桥 |
| 探头尺寸 |
M5x0.8,长11mm |
 |
| TCP-Z |
|
型号（表压） |
| |
R□ |
1=10Kpa～200KPa
2=10Kpa～500KPa
3=100～1000KPa
4=10Kpa～1MPa
5=10Kpa～2.5MPa
指定 |
量程范围 |
| |
P□ |
5=0.5% 2=0.25% |
精度 |
| |
M□ |
20=M5*0.8（默认）
指定 |
螺纹连接 |
| |
O□ |
V=1~5v(三线）
指定 |
输出 |
| |
Z□ |
0=无,可不填
指定 |
特殊情况 |
备注：对于用户指定的参数要求，直接以数字或文字标注出来即可，默认压力类型为表压
选型举例：TCP-Z, 50KPa，精度为0.5% ，螺纹接口为M5*0.8，电压1～5V三线输出,频率： |
|
|
|
