| 你的位置：产品中心 > 温度／湿度系列 > 一体化温度变送器 |
 |
| WZYG系列一体化温度变送器 |
WZYG系列一体化温度变送器由测温探头，温度转换模块，保护外壳三部分组成。测温探头采用德国进口铂电阻，通过内部转换模块的稳压滤波，运算放大，非线性校正，V／I转换，恒流及电源反接保护等电路处理后，转换成与温度成线性关系的电信号输出，产品广泛应用于石化，电力，冶金，医药，食品等工业领域的测温过程控制配合仪表或PLC组成计算机集散测控系统。
| 型 号 |
技 术 参 数 |
WZYG |
1.供电:24VDC
2.测温范围：（-80～400）℃
.
3.常用精度：0.5%, 0.2%, 0.1%
4.输出:4～20mA, 1～5V, 0~10v等
5.常压，对于存在压力的工况，请注明 |
| 型号/实物图/结构示意图 |
螺纹及法兰规格 |
 |
|
 |
常用螺纹规格：M□
M8=M8×1
M10=M10×1
M12=M12×1.5
M16=M16×1.5
M20=M20×1.5
M22=M22×1.5
M27=M27×2 指定
标准供货产品:C=L+150
常用活动卡套：
M8=M8*1.25
M10=M10*1.5
M16=M16*1.5 指定 |
 |
常用法兰直径为(mm):
￠70 ￠95
￠105 ￠115
等四种规格，适用于常压 |
| WZYG |
|
铂热电阻型号 |
| |
T□ |
1=-50～100 2=-50～200 3=-50～250 指定 |
温度范围(℃) |
| |
P□ |
5=0.5% 2=0.2% 1=0.1% |
传感器精度 |
| O□ |
A=4～20mA V0= 0～10v V1= 1～5V
指定 |
输出信号 |
| |
L□ |
100=100 150=150 250=250
600=600 指定 |
插入深度(mm) |
| D□ |
4=4 5=5 8=8 12=12 指定 |
保护管直径(mm) |
| N□□ |
A型 =无连接

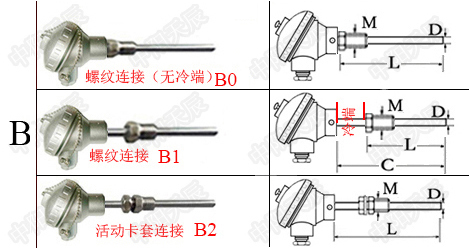

B型：
B0=螺纹连接,无冷端 B1=螺纹连接,有冷端
B2=活动卡套螺纹连接

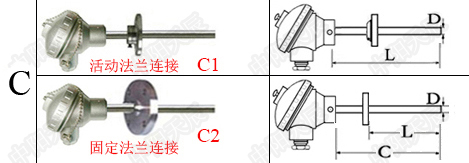

C型：
C1 =活动法兰连接 C2 =固定法兰连接
螺纹与法兰规格表（见上图) 或 详见此 |
过程连接类型 |
| |
S□ |
1=SUS321 4=SUS304 6=SUS316 |
保护管材质 |
| |
G□ |
1=防喷式 2=防水式 指定 |
接线盒类型 |
| |
Z□ |
0=无,可不填
2=铠装式
3=防腐处理
4=防爆
指定 |
特殊要求 |
备注：对于用户指定的参数要求，直接以数字或文字标注出来即可。
选型举例：WZYG -T2- P5- OA- L350/D8/NB0M16 -S4 - G2
说明:测温范围-50～200℃，精度0.5%，插深长度为100mm，保护管直径为8mm，为BO型结构
螺纹规格是M16×1.5, 输出4～20mA |
|
|
|
