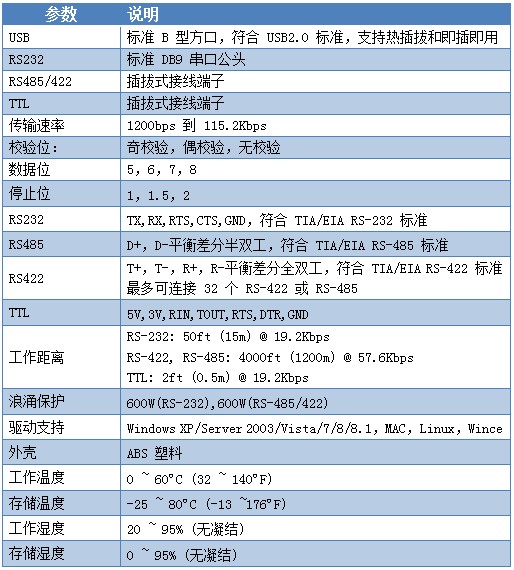

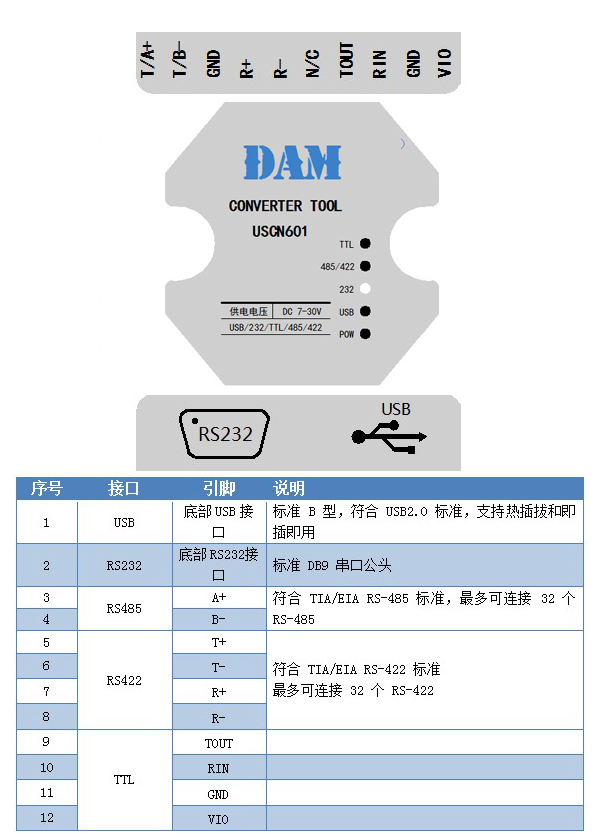

五、接口定义

1、RS232 端口

RS232 端口 RS232 端口为三线标准母头，接口定义为(2-RXD) (3-TXD) (5-GND)

2、RS485/422 端口

RS485/422 端口 RS485/422 端口为插拔式接线端子，接口定义为两线 RS485(D+) (D-) 或四线RS422(T+) (T-) (R+) (R-)，其中 RS485 和 RS422 不可同时使用。

3、TTL 端口

TTL 端口为插拔式接线端子，接口定义为 TTL (VIO) (GND) (RIN) (TOUT)，其中VIO 为电源输入，GND 为地线，RIN 为输入，TOUT 为输出。

如果和本模块通信的目标板接口电平为 3.3V，则 VIO 需要接外部 3.3V 电源；如果和本模块通信的目标板接口电平为 5V，则 VIO 需要接外部 5V 电源。

注意：如果 VIO 外接电源电平和目标板接口电平不一样，可能导致目标板损坏或者通信不成功。

4、USB 端口

USB 端口为标准 USB B 型接口。

5、NC 接口

无内部电气连接。

六、USB驱动

USB接口为B型USB接口通讯线，使用USB通讯，需要安装USB驱动。

七、硬件连线

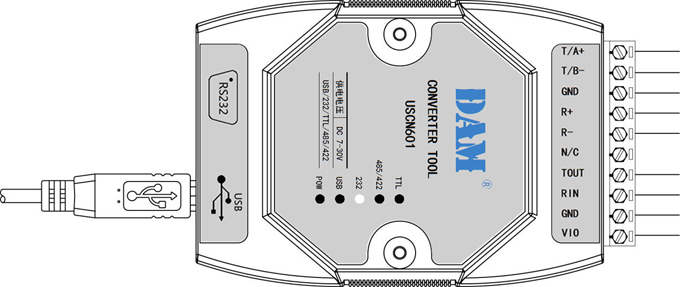

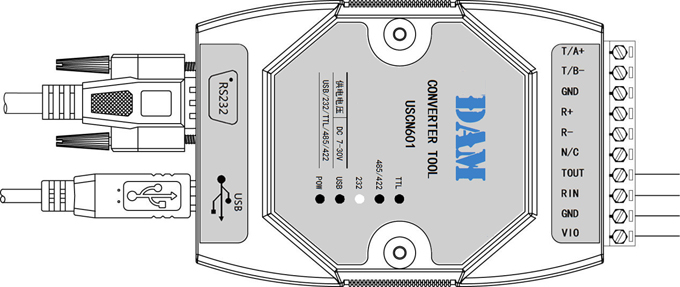

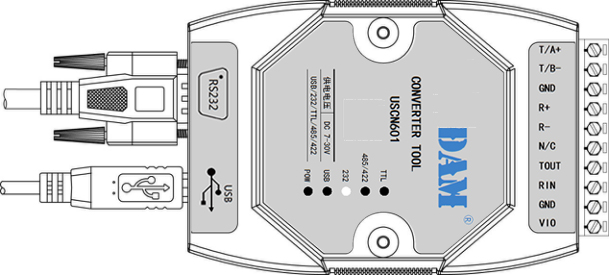

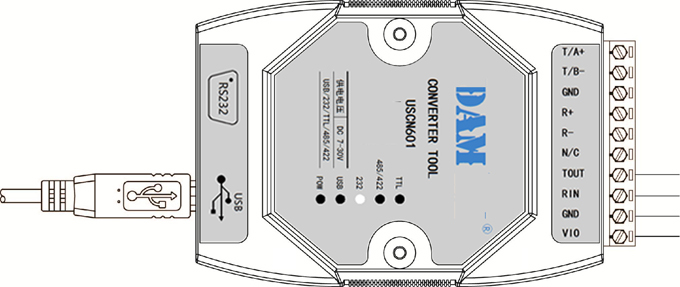

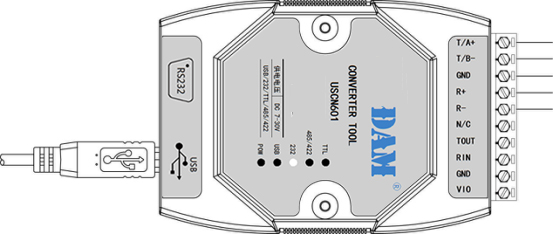

USCN601 转换工具可以工作在如下图所示的六种工作模式下。只要按照下图指示连接好线就可以直接通信，无需额外设置开关或者跳线。

在模块接入电源之后，绿色 PWR 电源灯亮；当任意一个通道上有数据输入时，对应通道的红色灯闪烁。以 USB 转 RS232 为例，如果上位机通过 USB 口向 RS232 端口发送数据时，USB 灯闪烁；反之 RS232 设备向上位机发送数据时，RS232灯闪烁。

注意：当 USCN601 工作在 TTL 转 RS-485/422，TTL 转 RS-232 和 RS-232 转 RS-485/422

这三种模式下时，USB 接口只作为供电使用，如果上位机向这个 COM 口发送数据可能会影响其他通道数据的通信。如果不用 USB 接口供电，可以通过 TTL 端的 5V 接口作为电源输入给模块供电。
